【產品功能】

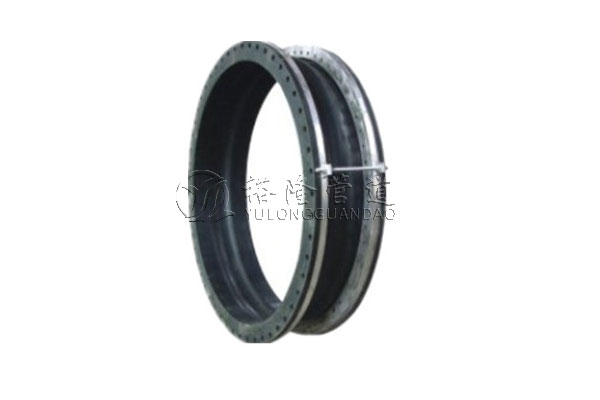

KXT（JGD）加強型端面全密封可曲撓橡膠接頭該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等優點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。內部致密度高，能承受較高壓力，彈性變形效果優異，產品結構設計端面弧高，曲線長，具有較大的多項位移功能，特別使用于地質條件復雜，沉降幅度大和管道運行中冷熱變化頻繁易造成管道損傷的場所，利用橡膠的彈性滑動位移和變形機械力的傳熱散逸功能有效的消除泵，閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低振動和噪聲傳遞的理想環保產品，由于端面全密封可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
【型 號】：KXT型 JGD型
【別 名】：翻遍橡膠接頭，橡膠伸縮器，橡膠軟連接，減震器，避震喉
【規 格】：DN25-DN3000mm
【工作 壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【材 質】：天然橡膠、三元乙丙橡膠、氟橡膠、丁基橡膠、丁腈橡膠等
【適用 范圍】：廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等
【產品特點 】
1、內部致密度高、能承受較高壓力、彈性變形效果好。
2、減震、降噪、輕巧、無毒。
3、與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
4、介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、
【技術條件】
| 項目? ?|型號 | KXT（JGD）-1 | KXT（JGD）-2 | KXT（JGD）-3 |
A、如介質油，酸堿物質? B、工作溫度有特殊要求?C、也可來函來圖定制? D、訂貨時需說明? |
| 工作壓力（kgf/c㎡） | 1.0(10) | 1.6(16) | 2.5(25) | |
| 爆破壓力Mpa （kgf/c㎡） | 2.0(20) | 3.0(30) | 4.5(45) | |
| 真空度 Kpa （mmHg） | 53.3(400) | 86.7(650) | 100(750) | |
| 適用溫度℃ | -20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃ | |||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等 | |||
【詳細參數】
| 公稱通徑DN （mm） |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
偏轉角度 Angular deflection(a1+a2)° |
||
| mm |
英寸 |
伸長Extension | 壓縮Compression | |||
| 32 | 1.25 | 95 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255-320 | 16 | 25 | 22 | 15 |
| 600 | 24 | 260-350 | 16 | 25 | 22 | 15 |
| 700 | 28 | 260-350 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260-350 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260-350 | 16 | 25 | 22 | 15 |
| 1000 | 40 | 260-350 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260-550 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350-550 | 20 | 28 | 26 | 15 |
| 1500 | 60 | 350-550 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350-550 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 350-550 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 350-550 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 400-550 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 400-550 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 400-550 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 400-550 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 400-500 | 25 | 35 | 30 | 10 |
| 注：1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000 | ||||||
